1|0前言

话说有一名意大利程序员,在 2004 年到 2006 年间主要做嵌入式工作,之后接触了 Web,2007 年和朋友共同创建了一个网站,并为了解决这个网站的负载问题(为了避免 MySQL 的低性能),于是亲自定做一个数据库,并于 2009 年开发完成,这个就是 Redis。这个意大利程序员就是 Salvatore Sanfilippo 江湖人称 Redis 之父,大家更习惯称呼他 Antirez。

最通俗易懂的 Redis 架构模式详解(转载) 1
最通俗易懂的 Redis 架构模式详解

Redis 技术越来越火爆,其超高的性能,简洁轻量的设计,易上手,分布式架构的支持,在缓存等领域出色的表现造就了它现在的地位。

官方的 Benchmark 数据:测试完成了 50 个并发执行 10W 个请求。设置和获取的值是一个 256 字节字符串。

结果:读的速度是 110000次/s,写的速度是 81000次/s。

为了满足开发市场需求,Redis 支持单机主从哨兵集群多种架构模式,本文带大家详细讲解这几种架构模式的区别。

2|0单机模式

最通俗易懂的 Redis 架构模式详解(转载) 2
最通俗易懂的 Redis 架构模式详解

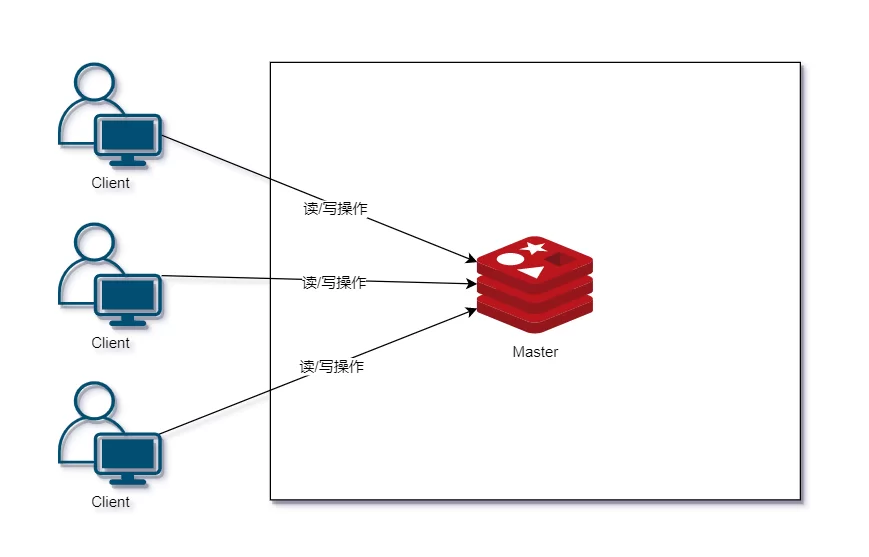

单机模式顾名思义就是安装一个 Redis,启动起来,业务调用即可。例如一些简单的应用,并非必须保证高可用的情况下可以使用该模式。

2|1优点

  • 部署简单;
  • 成本低,无备用节点;
  • 高性能,单机不需要同步数据,数据天然一致性。

2|2缺点

  • 可靠性保证不是很好,单节点有宕机的风险。
  • 单机高性能受限于 CPU 的处理能力,Redis 是单线程的。

单机 Redis 能够承载的 QPS(每秒查询速率)大概在几万左右。取决于业务操作的复杂性,Lua 脚本复杂性就极高。假如是简单的 key value 查询那性能就会很高。

假设上千万、上亿用户同时访问 Redis,QPS 达到 10 万+。这些请求过来,单机 Redis 直接就挂了。系统的瓶颈就出现在 Redis 单机问题上,此时我们可以通过主从复制解决该问题,实现系统的高并发。

3|0主从复制

最通俗易懂的 Redis 架构模式详解(转载) 3
最通俗易懂的 Redis 架构模式详解

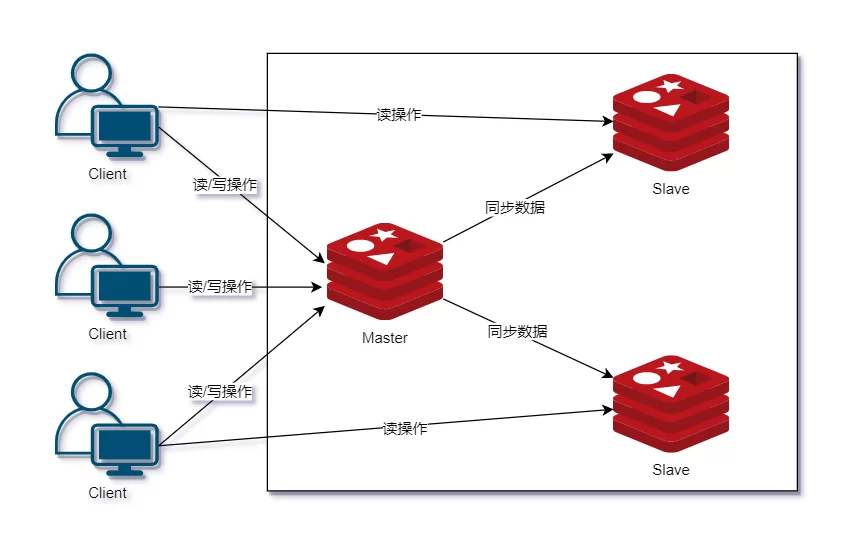

Redis 的复制(Replication)功能允许用户根据一个 Redis 服务器来创建任意多个该服务器的复制品,其中被复制的服务器为主服务器(Master),而通过复制创建出来的复制品则为从服务器(Slave)。 只要主从服务器之间的网络连接正常,主服务器就会将写入自己的数据同步更新给从服务器,从而保证主从服务器的数据相同。

数据的复制是单向的,只能由主节点到从节点,简单理解就是从节点只支持读操作,不允许写操作。主要是读高并发的场景下用主从架构。主从模式需要考虑的问题是:当 Master 节点宕机,需要选举产生一个新的 Master 节点,从而保证服务的高可用性。

3|1优点

  • Master/Slave 角色方便水平扩展,QPS 增加,增加 Slave 即可;
  • 降低 Master 读压力,转交给 Slave 节点;
  • 主节点宕机,从节点作为主节点的备份可以随时顶上继续提供服务;

3|2缺点

  • 可靠性保证不是很好,主节点故障便无法提供写入服务;
  • 没有解决主节点写的压力;
  • 数据冗余(为了高并发、高可用和高性能,一般是允许有冗余存在的);
  • 一旦主节点宕机,从节点晋升成主节点,需要修改应用方的主节点地址,还需要命令所有从节点去复制新的主节点,整个过程需要人工干预;
  • 主节点的写能力受到单机的限制;
  • 主节点的存储能力受到单机的限制。

4|0哨兵模式

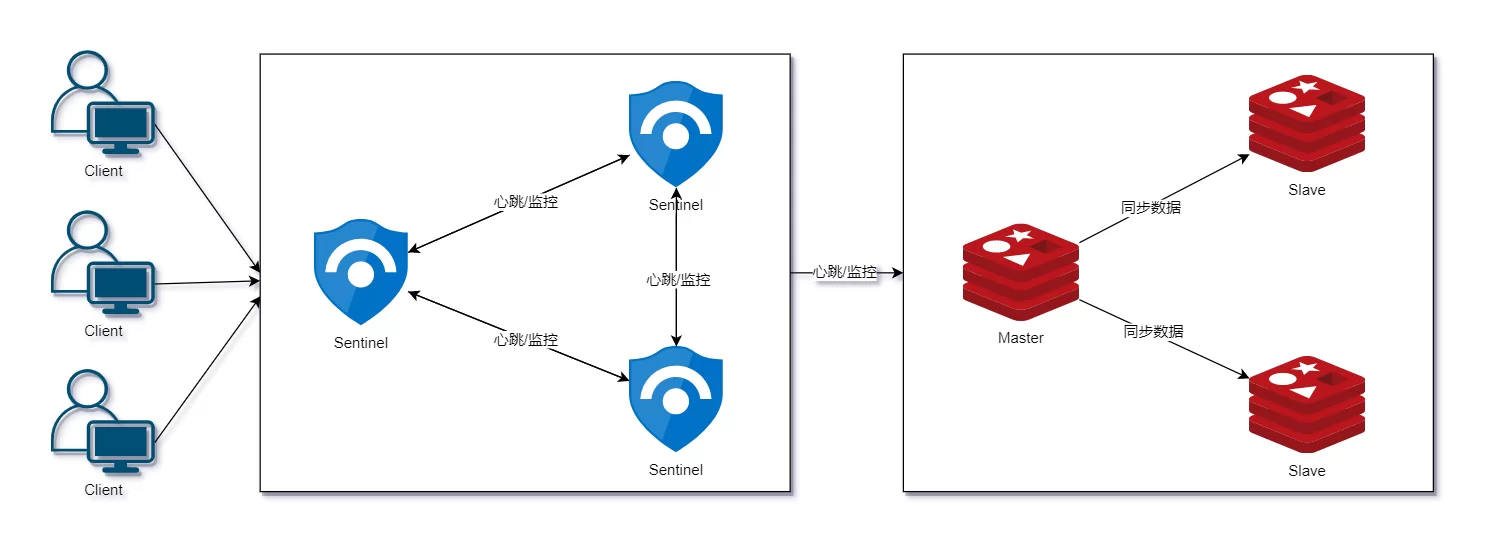

最通俗易懂的 Redis 架构模式详解(转载) 4
最通俗易懂的 Redis 架构模式详解

主从模式中,当主节点宕机之后,从节点是可以作为主节点顶上来继续提供服务,但是需要修改应用方的主节点地址,还需要命令所有从节点去复制新的主节点,整个过程需要人工干预。

于是,在 Redis 2.8 版本开始,引入了哨兵(Sentinel)这个概念,在主从复制的基础上,哨兵实现了自动化故障恢复。如上图所示,哨兵模式由两部分组成,哨兵节点和数据节点:

  • 哨兵节点:哨兵节点是特殊的 Redis 节点,不存储数据;
  • 数据节点:主节点和从节点都是数据节点。

Redis Sentinel 是分布式系统中监控 Redis 主从服务器,并提供主服务器下线时自动故障转移功能的模式。其中三个特性为:

  • 监控(Monitoring):Sentinel 会不断地检查你的主服务器和从服务器是否运作正常;
  • 提醒(Notification):当被监控的某个 Redis 服务器出现问题时, Sentinel 可以通过 API 向管理员或者其他应用程序发送通知;
  • 自动故障迁移(Automatic failover):当一个主服务器不能正常工作时, Sentinel 会开始一次自动故障迁移操作。

接下来我们了解一些 Sentinel 中的关键名词,然后系统讲解下哨兵模式的工作原理。

4|1定时任务

Sentinel 内部有 3 个定时任务,分别是:

  • 每 1 秒每个 Sentinel 对其他 Sentinel 和 Redis 节点执行 PING 操作(监控),这是一个心跳检测,是失败判定的依据。
  • 每 2 秒每个 Sentinel 通过 Master 节点的 channel 交换信息(Publish/Subscribe);
  • 每 10 秒每个 Sentinel 会对 Master 和 Slave 执行 INFO 命令,这个任务主要达到两个目的:
    • 发现 Slave 节点;
    • 确认主从关系。

4|2主观下线

所谓主观下线(Subjectively Down, 简称 SDOWN)指的是单个 Sentinel 实例对服务器做出的下线判断,即单个 Sentinel 认为某个服务下线(有可能是接收不到订阅,之间的网络不通等等原因)。

主观下线就是说如果服务器在给定的毫秒数之内, 没有返回 Sentinel 发送的 PING 命令的回复, 或者返回一个错误, 那么 Sentinel 会将这个服务器标记为主观下线(SDOWN)。

4|3客观下线

客观下线(Objectively Down, 简称 ODOWN)指的是多个 Sentinel 实例在对同一个服务器做出 SDOWN 判断,并且通过命令互相交流之后,得出的服务器下线判断,然后开启 failover。

只有在足够数量的 Sentinel 都将一个服务器标记为主观下线之后, 服务器才会被标记为客观下线(ODOWN)。只有当 Master 被认定为客观下线时,才会发生故障迁移。

4|4仲裁

仲裁指的是配置文件中的 quorum 选项。某个 Sentinel 先将 Master 节点标记为主观下线,然后会将这个判定通过 sentinel is-master-down-by-addr 命令询问其他 Sentinel 节点是否也同样认为该 addr 的 Master 节点要做主观下线。最后当达成这一共识的 Sentinel 个数达到前面说的 quorum 设置的值时,该 Master 节点会被认定为客观下线并进行故障转移。

quorum 的值一般设置为 Sentinel 个数的二分之一加 1,例如 3 个 Sentinel 就设置为 2。

4|5哨兵模式工作原理

  1. 每个 Sentinel 以每秒一次的频率向它所知的 Master,Slave 以及其他 Sentinel 节点发送一个 PING 命令;
  2. 如果一个实例(instance)距离最后一次有效回复 PING 命令的时间超过配置文件 own-after-milliseconds 选项所指定的值,则这个实例会被 Sentinel 标记为主观下线
  3. 如果一个 Master 被标记为主观下线,那么正在监视这个 Master 的所有 Sentinel 要以每秒一次的频率确认 Master 是否真的进入主观下线状态;
  4. 当有足够数量的 Sentinel(大于等于配置文件指定的值)在指定的时间范围内确认 Master 的确进入了主观下线状态,则 Master 会被标记为客观下线
  5. 如果 Master 处于 ODOWN 状态,则投票自动选出新的主节点。将剩余的从节点指向新的主节点继续进行数据复制;
  6. 在正常情况下,每个 Sentinel 会以每 10 秒一次的频率向它已知的所有 Master,Slave 发送 INFO 命令;当 Master 被 Sentinel 标记为客观下线时,Sentinel 向已下线的 Master 的所有 Slave 发送 INFO 命令的频率会从 10 秒一次改为每秒一次;
  7. 若没有足够数量的 Sentinel 同意 Master 已经下线,Master 的客观下线状态就会被移除。若 Master 重新向 Sentinel 的 PING 命令返回有效回复,Master 的主观下线状态就会被移除。

4|6优点

  • 哨兵模式是基于主从模式的,所有主从的优点,哨兵模式都有;
  • 主从可以自动切换,系统更健壮,可用性更高;
  • Sentinel 会不断地检查你的主服务器和从服务器是否运作正常。当被监控的某个 Redis 服务器出现问题时, Sentinel 可以通过 API 向管理员或者其他应用程序发送通知。

4|7缺点

  • 主从切换需要时间,会丢失数据;
  • 还是没有解决主节点写的压力;
  • 主节点的写能力,存储能力受到单机的限制;
  • 动态扩容困难复杂,对于集群,容量达到上限时在线扩容会变得很复杂。

5|0集群模式

假设上千万、上亿用户同时访问 Redis,QPS 达到 10 万+。这些请求过来,单机 Redis 直接就挂了。系统的瓶颈就出现在 Redis 单机问题上,此时我们可以通过主从复制解决该问题,实现系统的高并发。

主从模式中,当主节点宕机之后,从节点是可以作为主节点顶上来继续提供服务,但是需要修改应用方的主节点地址,还需要命令所有从节点去复制新的主节点,整个过程需要人工干预。于是,在 Redis 2.8 版本开始,引入了哨兵(Sentinel)这个概念,在主从复制的基础上,哨兵实现了自动化故障恢复

哨兵模式中,单个节点的写能力,存储能力受到单机的限制,动态扩容困难复杂。于是,Redis 3.0 版本正式推出 Redis Cluster 集群模式,有效地解决了 Redis 分布式方面的需求。Redis Cluster 集群模式具有高可用可扩展性分布式容错等特性。

最通俗易懂的 Redis 架构模式详解(转载) 5

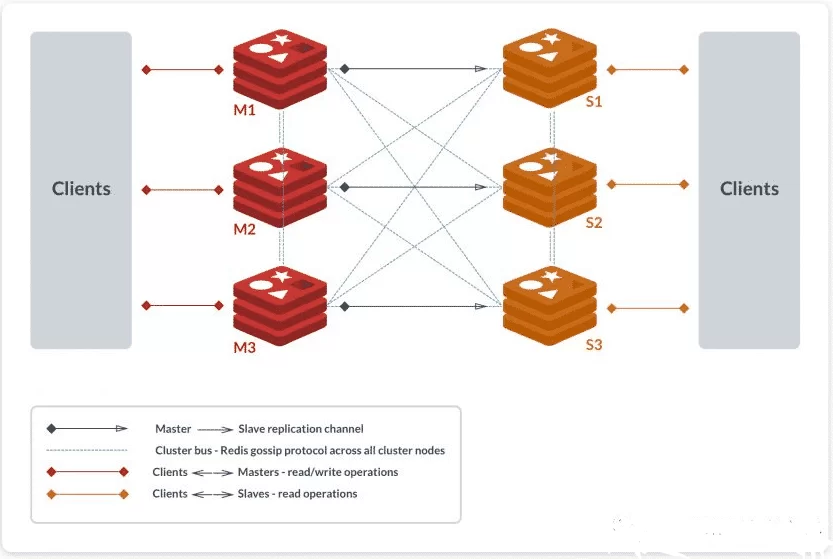

Redis Cluster 采用无中心结构,每个节点都可以保存数据和整个集群状态,每个节点都和其他所有节点连接。Cluster 一般由多个节点组成,节点数量至少为 6 个才能保证组成完整高可用的集群,其中三个为主节点,三个为从节点。三个主节点会分配槽,处理客户端的命令请求,而从节点可用在主节点故障后,顶替主节点。

如上图所示,该集群中包含 6 个 Redis 节点,3 主 3 从,分别为 M1,M2,M3,S1,S2,S3。除了主从 Redis 节点之间进行数据复制外,所有 Redis 节点之间采用 Gossip 协议进行通信,交换维护节点元数据信息。

总结下来就是:读请求分配给 Slave 节点,写请求分配给 Master,数据同步从 Master 到 Slave 节点。

5|1分片

单机、主从、哨兵的模式数据都是存储在一个节点上,其他节点进行数据的复制。而单个节点存储是存在上限的,集群模式就是把数据进行分片存储,当一个分片数据达到上限的时候,还可以分成多个分片。

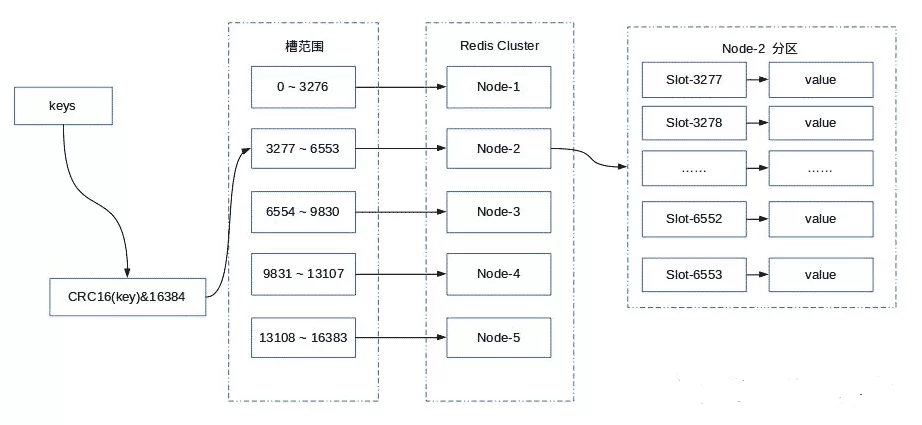

Redis Cluster 采用虚拟哈希槽分区,所有的键根据哈希函数映射到 0 ~ 16383 整数槽内,计算公式:HASH_SLOT = CRC16(key) % 16384。每一个节点负责维护一部分槽以及槽所映射的键值数据。

最通俗易懂的 Redis 架构模式详解(转载) 6

Redis Cluster 提供了灵活的节点扩容和缩容方案。在不影响集群对外服务的情况下,可以为集群添加节点进行扩容也可以下线部分节点进行缩容。可以说,槽是 Redis Cluster 管理数据的基本单位,集群伸缩就是槽和数据在节点之间的移动。

简单的理解就是:扩容或缩容以后,槽需要重新分配,数据也需要重新迁移,但是服务不需要下线。

假如,这里有 3 个节点的集群环境如下:

  • 节点 A 哈希槽范围为 0 ~ 5500;
  • 节点 B 哈希槽范围为 5501 ~ 11000;
  • 节点 C 哈希槽范围为 11001 ~ 16383。

此时,我们如果要存储数据,按照 Redis Cluster 哈希槽的算法,假设结果是: CRC16(key) % 16384 = 6782。 那么就会把这个 key 的存储分配到 B 节点。此时连接 A、B、C 任何一个节点获取 key,都会这样计算,最终通过 B 节点获取数据。

假如这时我们新增一个节点 D,Redis Cluster 会从各个节点中拿取一部分 Slot 到 D 上,比如会变成这样:

  • 节点 A 哈希槽范围为 1266 ~ 5500;
  • 节点 B 哈希槽范围为 6827 ~ 11000;
  • 节点 C 哈希槽范围为 12288 ~ 16383;
  • 节点 D 哈希槽范围为 0 ~ 1265,5501 ~ 6826,11001 ~ 12287

这种特性允许在集群中轻松地添加和删除节点。同样的如果我想删除节点 D,只需要将节点 D 的哈希槽移动到其他节点,当节点是空时,便可完全将它从集群中移除。

5|2主从模式

Redis Cluster 为了保证数据的高可用性,加入了主从模式,一个主节点对应一个或多个从节点,主节点提供数据存取,从节点复制主节点数据备份,当这个主节点挂掉后,就会通过这个主节点的从节点选取一个来充当主节点,从而保证集群的高可用。

回到刚才的例子中,集群有 A、B、C 三个主节点,如果这 3 个节点都没有对应的从节点,如果 B 挂掉了,则集群将无法继续,因为我们不再有办法为 5501 ~ 11000 范围内的哈希槽提供服务。

所以我们在创建集群的时候,一定要为每个主节点都添加对应的从节点。比如,集群包含主节点 A、B、C,以及从节点 A1、B1、C1,那么即使 B 挂掉系统也可以继续正确工作。

因为 B1 节点属于 B 节点的子节点,所以 Redis 集群将会选择 B1 节点作为新的主节点,集群将会继续正确地提供服务。当 B 重新开启后,它就会变成 B1 的从节点。但是请注意,如果节点 B 和 B1 同时挂掉,Redis Cluster 就无法继续正确地提供服务了。

5|3优点

  • 无中心架构;
  • 可扩展性,数据按照 Slot 存储分布在多个节点,节点间数据共享,节点可动态添加或删除,可动态调整数据分布;
  • 高可用性,部分节点不可用时,集群仍可用。通过增加 Slave 做备份数据副本。
  • 实现故障自动 failover,节点之间通过 gossip 协议交换状态信息,用投票机制完成 Slave 到 Master 的角色提升。

5|4缺点

  • 数据通过异步复制,无法保证数据强一致性
  • 集群环境搭建复杂,不过基于 Docker 的搭建方案会相对简单。

6|0 Redis 架构模式总结

随着互联网的飞速发展,我们享受着技术带来的便利,同时也给从业者带来了如何保证项目高并发、低延时的技术挑战。Redis 以其超高的性能,简洁轻量的设计,易上手,分布式架构的支持,在缓存等领域出色的表现等,得到了业界广泛的关注和应用,在当今高性能架构中,也发挥着越来越重要的作用。甚至可以说,Redis 已经成为 IT 互联网大型系统的标配,熟练掌握 Redis 成为开发、运维人员的必备技能。

如果不深挖底层,仅仅只是从使用的角度出发,Redis 的学习成本将会非常低。如果作为一个很好的中间件去研究的话,还是有很多值得学习和借鉴的地方。以上几种模式,每种都有各自的优缺点,在实际场景中要根据业务特点去选择合适的模式使用。
