如何利用核心交换机Overlay技术跨数据中心迁移2024

本文阅读导航 展开

如何利用核心交换机Overlay技术跨数据中心迁移，虚拟化是近几年数据中心研究发展的课题，在虚拟化的数据中心里，每台虚拟机都能独立运行，拥有独立的MAC和IP地址，为了满足其在不同数据中心的迁移，需要将二层网络扩展至跨数据中心，在此过程中要保证虚拟机的地址不变，目标位置和原始位置处在相同的二层网络中，这样就形成了一个大二层网络，所有迁移可以能涉及的服务器全都在同一网络域内。

传统的扩展方式是在中心位置放置二层交换机，通过光纤连接到不同的数据中心，或者省去中间的交换机直接用光纤相连。

Overlay技术跨数据中心迁移

这样的方式具有很多弱点，一是生成树跨数据中心运行一旦重新收敛将影响所有的数据中心；二是跨距离容易产生广播风暴；三是这种连接方式对光纤的需求量大，成本高。

Overlay虚拟网络技术

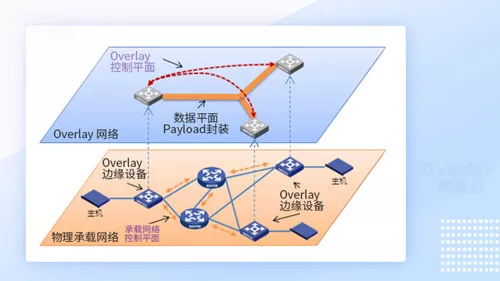

实际上，要灵活的扩展二层网络，选择Overlay网络技术是最合适的了，它从更靠近应用的边缘来提供网络虚拟服务，其目的是使虚拟机的部署与业务活动脱离物理网络及其限制，虚拟主机支持基于IP的Overlay后，二层访问直接架构在Overlay上，构成一个Overlay网络层，它与传统的物理网络层是依存的关系。

采用Overlay技术的服务器接入的可能是虚拟交换机，也可能是网络交换机，还有可以是两者同时接入，我们以接入网络交换机为例描述Overlay技术的网络解决方案。

何种情况下接入网络交换机

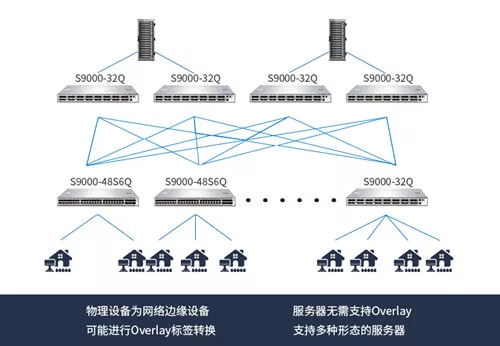

在实际的组网环境中，吞吐量较大的业务一般都用单独的物理服务器作为硬件，因为物理网络设备的转发性能比较高，能够较好的支撑网络运转。但是物理服务器无法使用虚拟交换机接入租户的VXLAN网络，只能接入支持VXLAN的物理交换机，与虚拟交换机实现节点互通。飞速（FS）针对网络Overlay提出了一系列交换机解决方案，如下表所示。

该方案在云数据中心多租户的场景下具有一定的优势

1、满足进行虚拟流量迁移的条件，实现物理设备与VXLAN网络的互通，具有便利性；
2、在VXLAN基础上增加EVPN技术，作为VXLAN的控制层，能够实现多租户间的有效隔离控制，如下图所示，租户A与租户C之间实现了隔离；
3、该方案提供了包括10G、40G、100G在内的多种端口类型，可灵活的满足不同速率网络传输的需要。
4、上表所列核心交换机采用博通顶尖芯片，并且实现软硬件分离，用户可灵活安装合适的软件系统，这样的话可根据不同业务需要自由选择，是性价比较高的解决方案。
